晶振電路圖

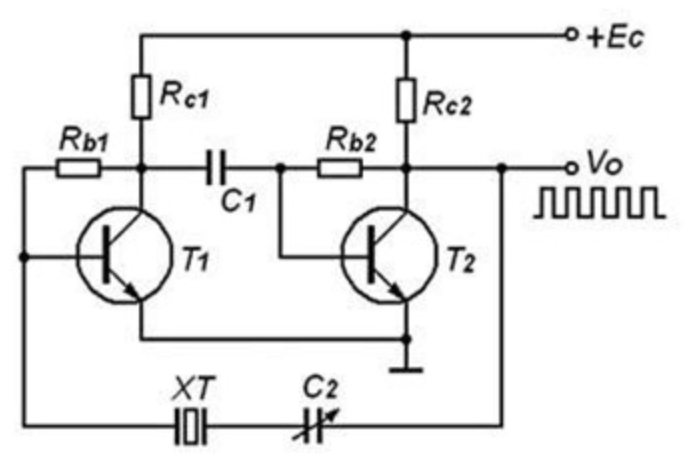

那么什么是電阻呢？電阻是電阻器的簡稱，它主要的作用是為電路提供電阻，就是消耗電路中的電量，分配電路中的電流，以起到特定的目的。在應用中，電阻也可以用來稱呼電阻器的阻值，其單位是歐姆。電阻器英文名字是Resistor，所以在電路圖中用R來表示。在上面的晶振電路圖中，Rc1就是一個電阻，其形狀是矩形，兩頭帶有接線（針腳）用以接入電路。看了上面晶振電路圖，這下你明白了為什么要晶振廠家的從業人員學習電阻了吧。
科琪科技的晶振
與晶振廠家合作的諸多企業，在設計電路時也會用到很多的電阻。為了方便識別，他們采取了從左到右、從上到下的編號。比如上面晶振電路圖中的Rb1和Rb2兩個電阻，就是遵循了從左到右的編排。上圖中沒有標志出電阻的阻值，一般說來旁邊還會帶有100K或100R的數字，代表的是100000歐姆或100歐姆。有些比較復雜的電路圖（上面晶振電路圖比較簡單，沒有顯示出來），還會在Rb1和Rb2前面加個數字比如1Rb1和1Rb2來表示他們是1系統中的電路，以區別不同的系統。

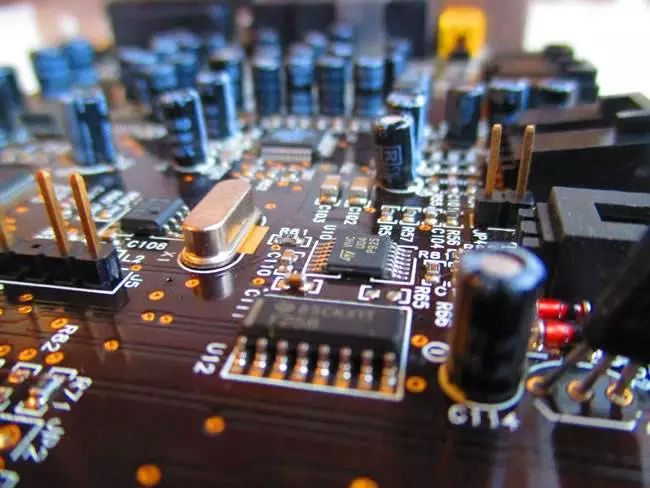

上圖中的電路板，你能看出來那個是晶振那個是電阻嗎
好了，就不多說了。相信你在讀了關于電阻的一些知識，你是不是對電子元氣件有了更多的認識了呢？晶振廠家的從業人員多學習一些相關知識，可以讓你更有專業性，這樣不管是日常生活還是生產銷售，都會有所幫助。
